一、X型旋片式真空泵的型號意義：
|
二、X型旋片式真空泵的介紹及用途：
X型旋片式真空泵系單級旋片式真空泵，能抽除大量水蒸氣的新產品，由于泵本身帶有油再生裝置和可靠的氣鎮裝置，延長了泵油的使用壽命。X型旋片式真空泵用來對密封容器抽除氣體所獲得真空的基本設備，適用于電子器件制造，真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等（工藝品專用泵）。它可單獨使用，也可作為羅茨泵、擴散泵的前級泵使用，但不適用于自一容器抽至另一容器作輸送泵用。當抽除含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的有水的、有灰埃的等等氣體時，應加附設裝置。主要型號有：X-100型單級旋片式真空泵、X-150型單級旋片式真空泵。
三、X型旋片式真空泵的特點：
1、相對于XD型旋片式真空泵具有極限真空高，對于滑閥真空泵可通過調整消聲針閥來控制噪聲，由于其轉子偏心質量小，且對轉子作了平衡，故振動小。
2、X系列旋片式真空泵抽氣效率高。
3、X系列旋片式真空泵氣鎮性能好。
X系列旋片式真空泵有經過特殊設計的氣鎮裝置可向排氣腔充入干燥氣體，從而大大降低排出氣體中蒸汽的分壓力。當其低于泵溫下的飽和蒸汽壓時即可隨充入空氣排出泵外，而避免凝結在泵中。
4、X系列旋片式真空泵配有溫控水量調節閥。
泵工作時通過泵自身所配上述調節水壓，可將泵溫調至75oC±5oC，從而提高排出泵外，但應使泵溫不超過80oC（油箱測溫點）。
5、X系列旋片式真空泵有油水分離器。
它能夠使泵油中的雜質和凝結物積存到油水分離器的底部，通過安裝在底部的放水閥排出泵外。
四、X型旋片式真空泵的性能參數表： |
| 型號 |
X-100 |
X-150 |
| 抽氣速率(L/s) |
100 |
150 |
極限壓力
(Pa) |
|
≤6 |
≤6 |
| 有氣鎮時 |
≤90 |
≤90 |
| 水蒸汽抽除量(g/h) |
8000 |
12000 |
| 泵轉數(rpm) |
380 |
360 |
| 配用電機功率(kW) |
7.5 |
15 |
| 入口公稱尺寸 |
100 |
100 |
| 噪音 dB(A) |
≤80 |
≤98 |
注：泵的極限壓力系指壓縮式真空計測得的肥可凝性氣體極限壓力。抽氣速率與進口壓力曲線 |
五、X型旋片式真空泵的原理及結構圖：
X型旋片式真空泵主要由泵體（7）、轉子（9）和旋片（8）等零件所組成（見原理示意圖）。在泵體腔內偏心地裝著轉子，轉子槽中裝兩塊旋片，由于彈簧彈力作用及轉子旋轉所產生的離心力旋片緊巾腔壁，泵體中的進、排氣只被轉子和旋片分隔成兩個部分，轉子在腔內旋轉，周期性地將進氣口部分容積逐漸擴大而吸入氣體，同時逐漸壓縮排氣部分容積，將吸入氣體壓縮從排氣閥（5）排出，因而達到抽氣目的。

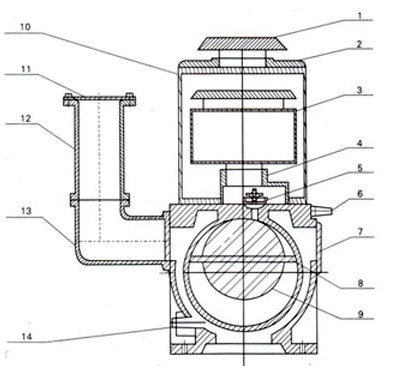

X型旋片式真空泵的結構圖： |
|
| 序號 |
名稱 |
序號 |
名稱 |
序號 |
名稱 |
| 1 |
排氣箱 |
6 |
進出水嘴 |
11 |
進氣蓋板 |
| 2 |
油箱蓋 |
7 |
泵體 |
12 |
進氣接管 |
| 3 |
擋油罩 |
8 |
旋片 |
13 |
進氣彎管 |
| 4 |
排氣罩油盒 |
9 |
轉子 |
14 |
放水螺塞 |
| 5 |
排氣閥 |
10 |
油箱 |
|
|
|

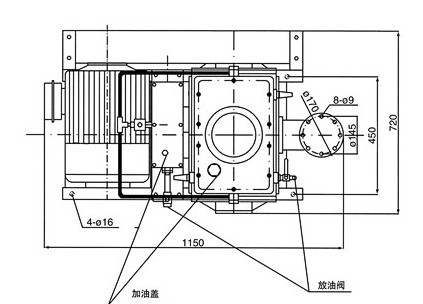

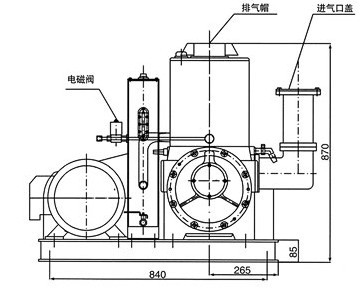

| 六、X型旋片式真空泵的外形尺寸圖： |
|
七、X型旋片式真空泵的性能曲線圖：
 |
X型旋片式真空泵的選型須知：
一、請?zhí)峁┮韵略敿殧?shù)據：①X型旋片式真空泵的產品名稱與型號②X型旋片式真空泵的真空度要求單位PA或MPA③X型旋片式真空泵抽速要求單位L/S或M3/MIN④X型旋片式真空泵的使用與否和工作條件⑤X型旋片式真空泵的電機功率（KW）⑥X型旋片式真空泵的轉速（r/min）⑦X型旋片式真空泵的電壓〔V〕⑧X型旋片式真空泵的進出口口徑⑨X型旋片式真空泵是否帶附件，⑩X型旋片式真空泵的材質要求以便我們的為您正確選型。
二、若已經由設計單位選定我公司的X型旋片式真空泵的產品型號，請按X型旋片式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
